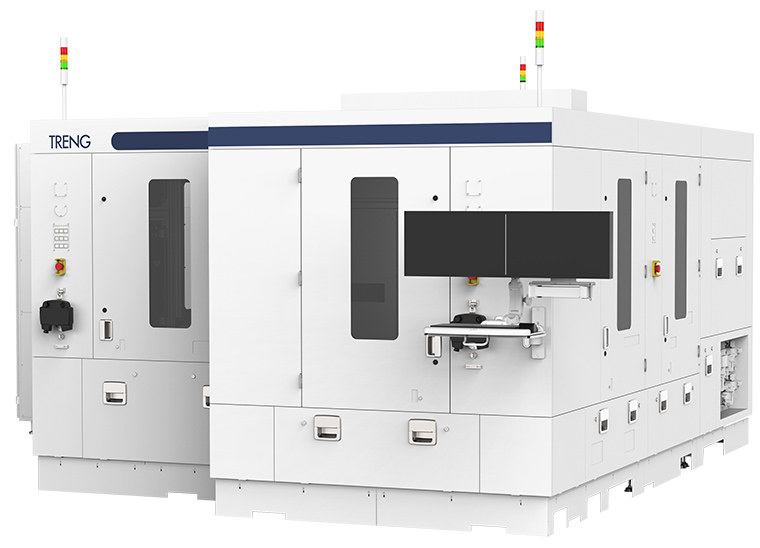

UC5000大型ガラス基板(PLP)向けボンダー装置

チップレットパッケージに特化した、大型ガラス基板対応の高精度ボンダー

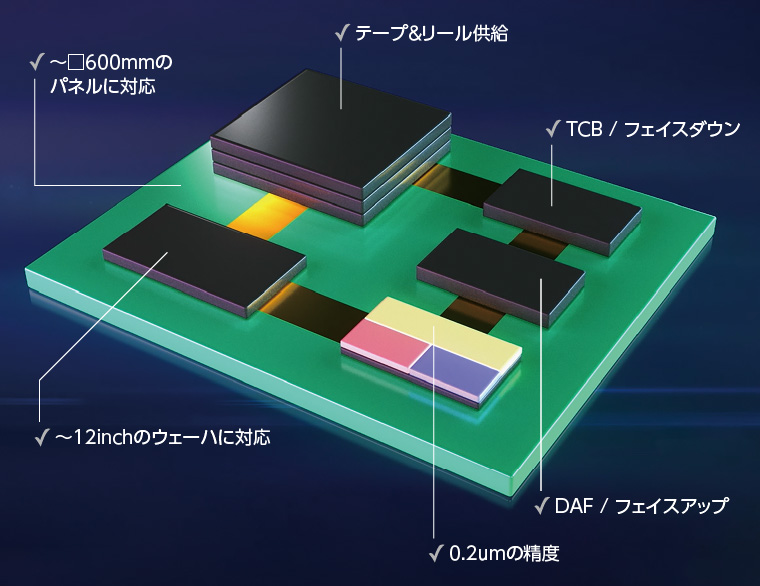

特徴

  • TCB、DAF、Hybrid実装等様々な実装方法に対応。
  • ウェーハから600×600mmの大型基板まで対応。
  • ウェーハ、トレイ、テープ&リール等幅広いチップ供給が可能。
UC5000

Multi capability

Multi capability

仕様

実装精度(3σ) 0.8μm(TCB仕様)
0.2μm(ハイブリットボンディング仕様)
対応基板 515×510mm、600×600mm
300mmウェーハ
対応チップサイズ ~33×33mm
荷重 1~500N
実装方向 フェイスダウン、フェイスアップ

PLP solution

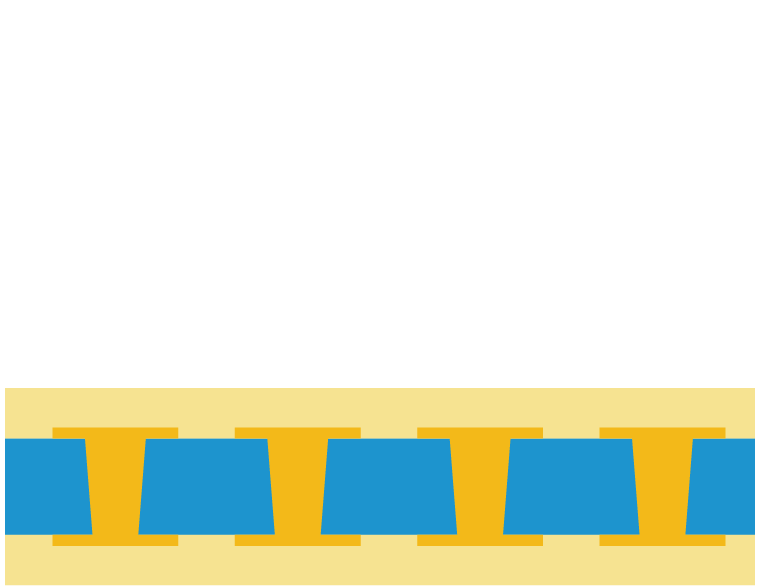

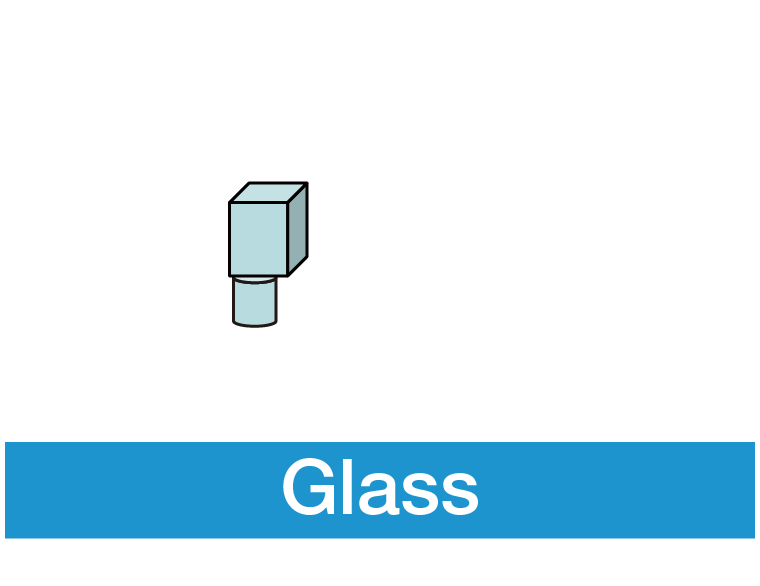

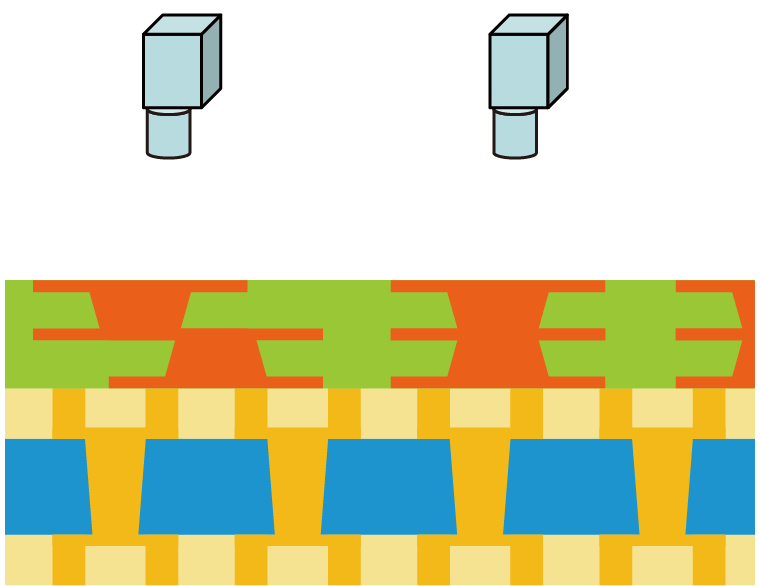

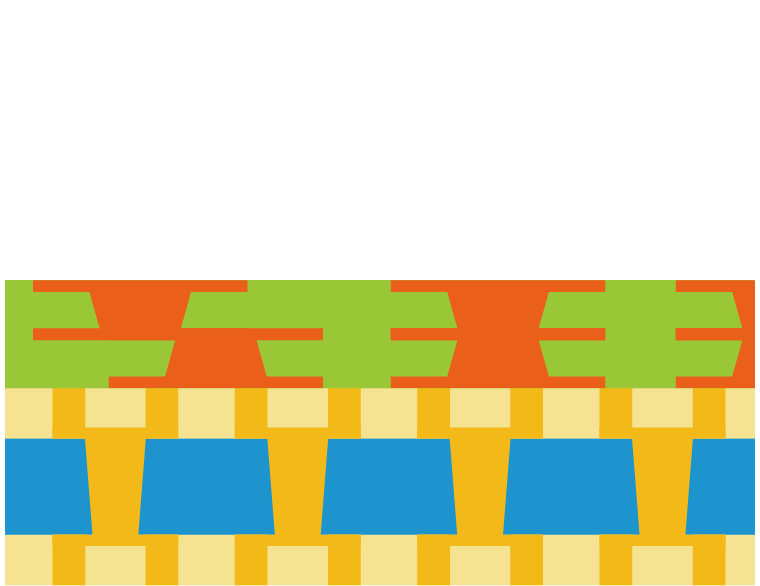

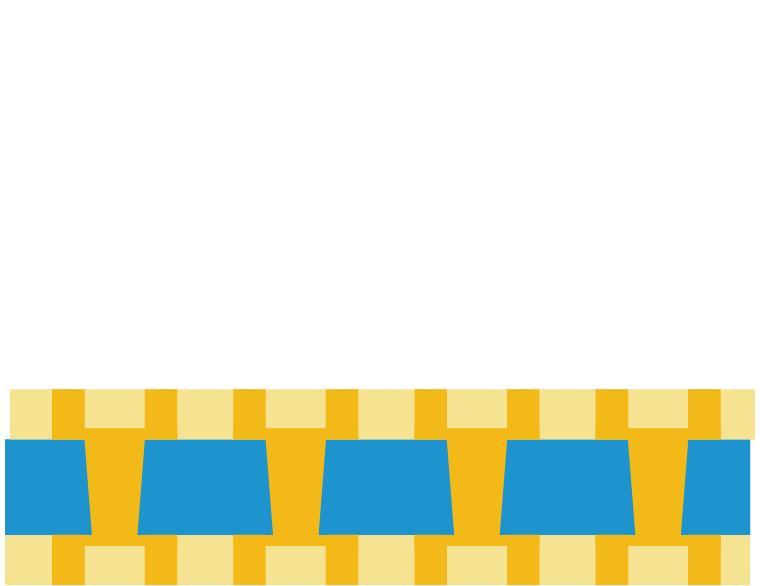

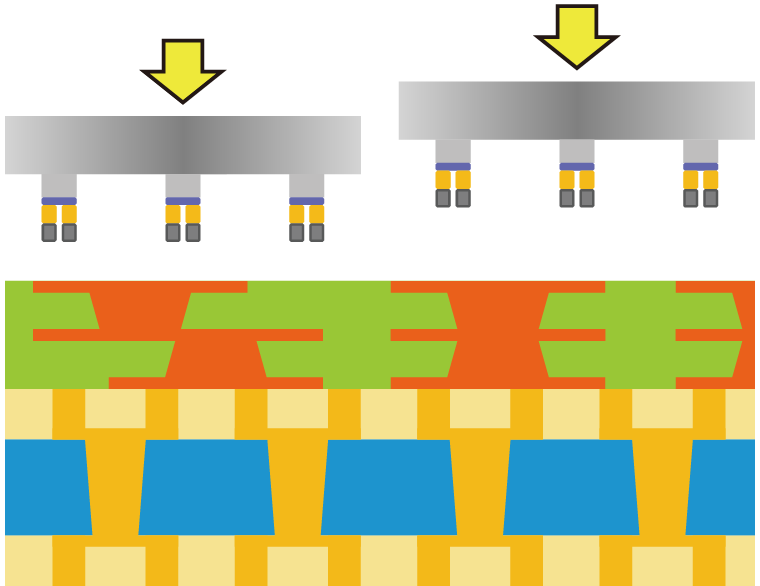

Cleaning & Inspection Formulation TGV Build-up Layer Coating Drilling RDL PR & PI Coating / Exposure Pattern Inspection Chip Bonding
Cleaning & Inspection Formulation TGV Build-up Layer Coating Drilling RDL PR & PI Coating / Exposure Pattern Inspection Chip Bonding
cleaner & HS-Series Laser & Etching Coater & VCD Laser Drill Coater & VCD Exposure Deve INSPECTRA Bonder

Glass panel inspection
HS930

PLP Coater
TC406T-S

AOI inspection
INSPECTRA

FC Bonder
UC5000
