制御盤設計製作

• 制御盤を、滋賀県大津市から西日本や近畿地方を中心に京都・大阪・兵庫・奈良・和歌山・岐阜・三重・福井など全国のお客様へご提供します。
• 大型制御盤や重量制御盤に適した工場を保有しています。
• 老朽化に伴う制御盤・分電盤・PLCなどの更新、サーボ・その他電装品更新（レトロフィット）のご相談に応じます。
• 制御盤の設計・部品調達・組立配線・自主検査までを一貫対応します。
• PLC・タッチパネルなどのソフト作成、現地試運転調整に対応します。
• 海外製制御盤の電装部品を、メンテナンス性の良い国産部品へ置き換えます。
• UL・EMC対策・電気工事などにも対応します。
• リタール製盤の組立にも対応します。
• 制御盤に関するご相談は、お気軽にお申し付けください。
  (エンジアリング事業本部　電製事業部、営業部 TEL:(077)536-5521)

大型制御盤・重量制御盤

工場面積1,800m²、天井高さ8ｍ、2.8tクレーンを保有します。
10tトラックが建屋内へ進入可能です。

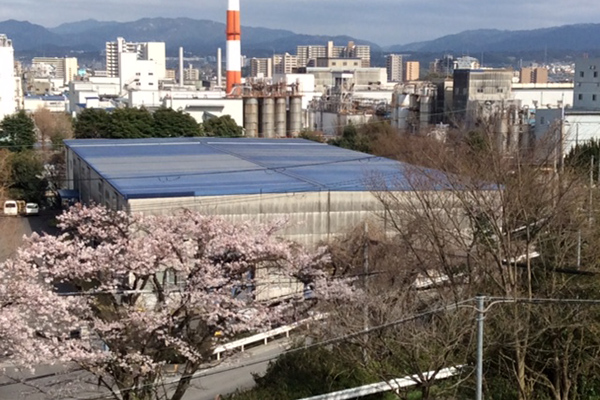

• 工場全景

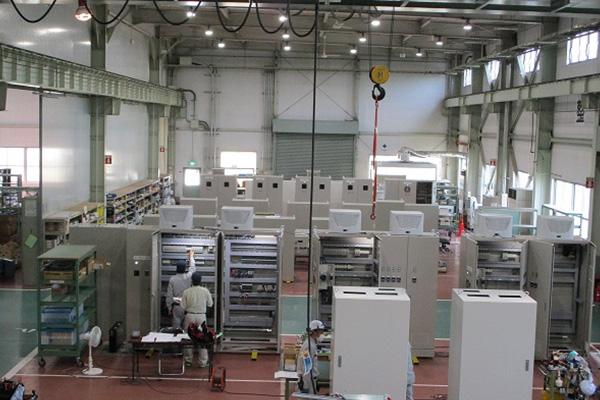

• 工場内部

制御盤のお困りごと

一覧へ戻る

制御盤のPLC更新

老朽化や生産中止に伴う、最適な後継機種への置き換え（同一メーカ）や、メンテナンス性向上のための、他メーカへの置き換えにも対応します。（三菱・オムロン・キーエンス・ロックウエル・シーメンスなど）
タッチパネル・サーボ・他の電装品の更新にも対応します。

• 海外製
• 国産部品化

海外製→国産部品化

制御盤のお困りごと

一覧へ戻る

制御盤・分電盤の更新・改造

制御盤の更新・改造

制御盤が古くて、図面も資料も残っていなくても、更新します。

＜納入実績＞

• 健康食品加工設備の原料供給装置制御盤の更新
• ゴルフ練習場のボール供給装置制御盤の更新

現場スケッチ	お客様の現場にて、既設の制御盤をスケッチします。 （外形・内部配置、電装部品、回路、端子配列、名称板）
↓
設計・製作	社内にて、電装部品を最適機種に選定し、図面化し、製作します。
↓
解線・撤去	お客様の現場にて、外部配線を外し、既設制御盤を撤去します。
↓
据付・復旧	お客様の現場にて、新設制御盤を据付、外部配線を復旧させます
↓
動作確認	お客様の現場にて、単体動作・総合動作確認を実施します。

分電盤の更新・改造

分電盤が壁面に埋め込んであるなど、一括交換が困難な盤の内部機器の総入れ替えに対応します。

＜納入実績＞

駅・その周辺の店舗リニューアルに伴う、夜間など営業時間を避けた限られた条件での対応に実績があります。

更新手順

上記の制御盤更新と同じですが、内部機器を機器取付板（中板）ごと交換したり、内部機器（ブレーカーなど）を一つづつ交換したりします。
制御盤の増能力・省エネなどの改造に対応します。

制御盤のお困りごと

一覧へ戻る

ステンレス製制御盤

•
•

各種サイズ，形状に対応します。防塵，防水加工も可能です。

制御盤のお困りごと

一覧へ戻る

制御盤のお困りごと

何かお困り事はございませんか？まずは、お気軽にご一報下さい。折り返しお電話やメールにて、お問い合わせの内容などを確認させていただき、あらかじめご提案事項などを準備した上で、改めてご訪問させていただきます。

たとえば、次のようなお困りごとはございませんか？

• 古い　
  故障が心配
• 図面がない！
  資料も残ってない！
• メーカーがない・・・
• 電装品を
  変更したい
• 海外製で
  扱いづらい！
• 海外規格で
  作りたい
• 小型化したい
• 機械と一緒に
  発注したい
•
• 電気工事は
  どうしよう？

一覧へ戻る

制御盤の設計、PLC・タッチパネルなどのソフト作成

構想やアイデアが、お客様自身の中にあり、資料が何もない状況でも、お打合せにより設計（図面化）します。

制御盤の設計

お客様の構想図・EFD・機器リスト・単線系統図などを基に、回路図・部品選定・外形及び盤内配置・端子台配列・名称板リストなどを作成します。

PLC・タッチパネルなどのソフト作成

お客様の動作フローやタイムチャート、画面構想図などを基に、ラダー図及び画面を作成します。

•

制御盤のお困りごと

一覧へ戻る

制御盤の部品調達

東レグループの調達力を駆使して、板金加工や、あらゆる電装品（ブレーカや接触器、盤面のS/W類、PLC、タッチパネル、インバータ、サーボコントローラ、各種計器類など）を調達します。

制御盤のお困りごと

一覧へ戻る

制御盤の組立・配線

お客様の製作基準や弊社の製作基準に基づいて組立・配線します。

• 電線加工

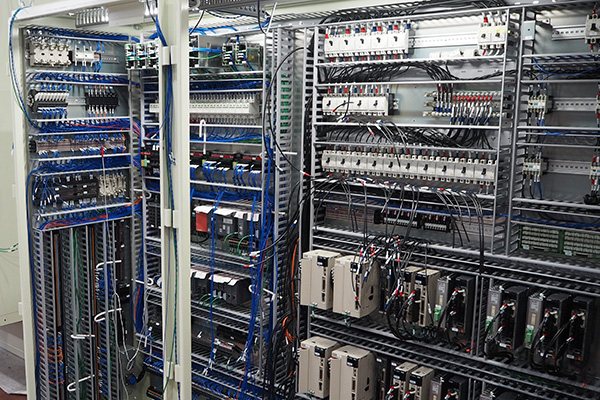

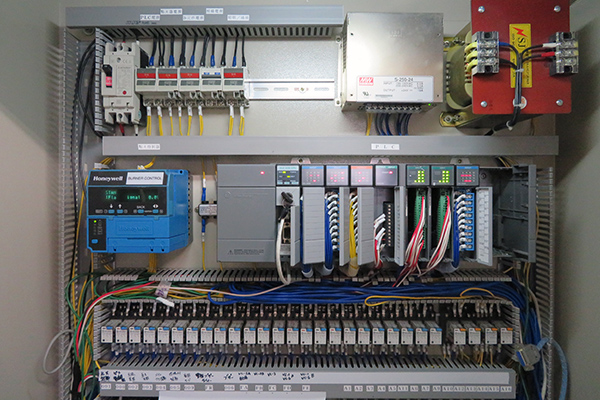

• 配線例

制御盤のお困りごと

一覧へ戻る

制御盤の自主検査

お客様の検査基準や弊社の検査基準に基づいて自主検査します。 ご要望に応じてお立会検査にも対応します。

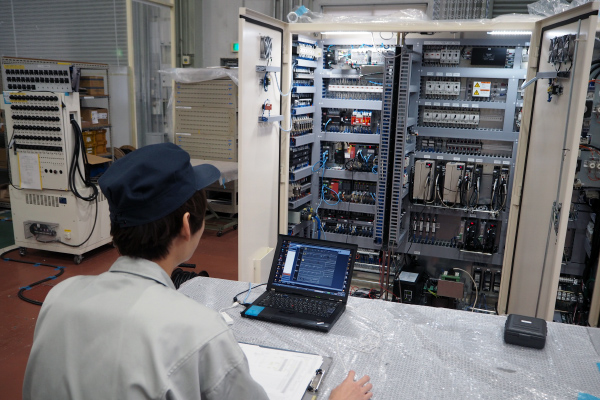

• 動作試験（パソコンツール使用）

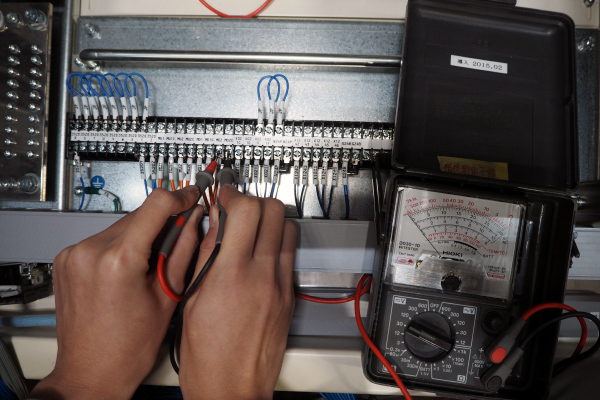

• 導通チェック

制御盤のお困りごと

一覧へ戻る

海外製制御盤の国産部品化

海外から取り寄せられた制御盤などの電装部品を、メンテナンスの容易な国産部品に置き換えます。
同時に、お客様及び弊社の安全基準に準じた仕様に変更します。

制御盤のお困りごと

一覧へ戻る

主な保有設備

設計（CAD）		Auto CAD2018 2台、ACAD DENKI2016 5台（BricsCADベース）、 UNI DRAF 5台
検査機器	校正機器	膜厚計、絶縁測定器、耐電圧試験器、コンベックス、クランプオンリークハイテスター、デジタルマルチメーター、電流発生器（4～20mA）、電圧発生器（1～5V）、三相交流検相器ユニット、
	非校正機器	電圧発生器（1～5V）、三相交流検相器、熱電対（Pt100Ω、K、J）、メモリハイレコーダ、昇圧トランス（3Φ15KVA　200V/400V）、各種検査ユニット（ランプ・スイッチ）
組立・配線補助機器		自動線材供給装置、電線切断機、ダクトカッター、スタッドウエルダー、ボール盤

制御盤のお困りごと

一覧へ戻る

分野別納入実績

コンバーティング

フィルム・不織布・炭素繊維用制御盤
塗布装置（コーター）制御盤
巻取（ワインダー）制御盤
巻出制御盤（産業機械のライン制御に対応します）

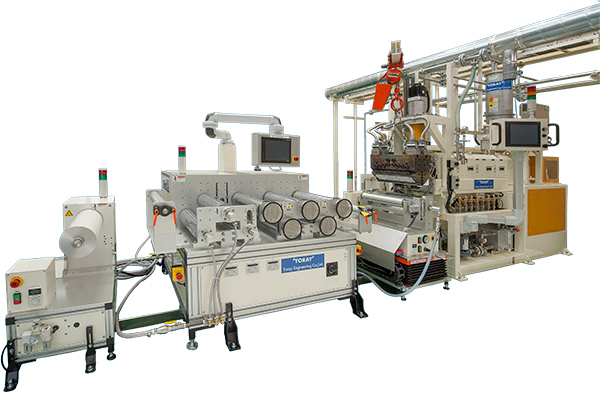

• フイルム縦延伸機

各種自動機

繊維機械・工作機械制御盤、マテハン用制御盤
半導体・液晶関連制御盤、コンベア用制御盤
食品生産自動化制御盤、自動車パーツ供給制御盤、搬送設備用制御盤

その他

各種動力盤・計装盤・計器盤・分電盤・分岐盤・受配電盤・電源盤・操作盤・I/O盤・変換器盤・警報盤・防災盤・収納盤・デスク盤・インバータ盤・ヒータ盤・MCC盤・温調盤・監視盤・端子盤・中継端子盤・中継BOX・コネクタBOX、省人、省力、能力アップ、機能追加、品質向上、受託、ＯＥＭ、検査装置、テスト装置 などに対応致します。

• ※コンバーティング：プラスチックフィルム・シート・、紙、金属、不織布などの 比較的薄い材料にコーティング、ラミネート、接着剤などの加工を経て、 新たな価値を持った二次製品を作り出すこと。
• ※PLC（Programmable Logic Controller）
