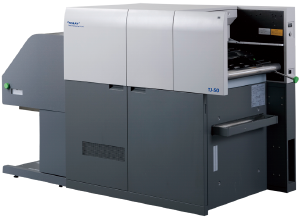

TJ-50

TJ-50

UV-LEDランプ(水冷式)を用いた小型で軽量、クリーンで静かなインクジェットプリンタ

印刷速度

  • 12,000行/分(1/6インチピッチ)
  • 50.8m/分
高速印字でコンパクトサイズを実現
業務用UVインクジェットプリントシステムにおいては世界最小サイズ(当社調べ)で、印字スピードは50.8m/分を実現し、更なる生産効率向上のお手伝いをします。
本体寸法(W×D×L)は、それぞれ1,950㎜、795㎜、1,250㎜で一般のオフィスビルのエレベータに格納できるサイズになっています。 (エレベータへの格納時はプリンタ本体とスタッカーを分離します。)
用紙の幅広い適応性と内蔵スタッカ
用紙は水平搬送されるため、55㎏/連の用紙から135㎏/連の厚紙に適応可能です。更に、バーコード印字用タックラベル紙をはじめ、メールシーラ紙・合成紙など特殊用紙にも幅広く対応できます。
ユーザーフレンドリな操作

GESystemオペレーションパネルのGUI

プリントシステムの操作は、今までの弊社GESYSTEMをそのまま引き継ぎます。
PCワークステーションをコントローラとして採用しているため、ユーザフレンドリな操作が可能となります。
印字速度・ヘッドのギャップ・インク液滴サイズの設定、ヘッドのパージ操作はGESYSTEM操作パネルで簡単にできます。

高品質・低ランニングコスト
600×600dpiのインクジェットヘッド・UV硬化インクを用いることにより、電子写真方式プリンタに比べ遜色がない印字品質を実現しました。また、インク等の消耗品コストが抑えられているため、 低ランニングコストが実現できます。
Windows®対応
TJ-50用Windowsプリンタドライバを標準装備。PDFやMS ExcelやWordなどWindowsで動く全てのアプリケーションから印字が可能です。 また、今までの弊社GEシリーズプリントシステムのGEPrintで作成された帳票アプリケーションは、そのままTJ-50プリントシステムで利用できます。
環境に優しく、省エネに配慮
UVインクの硬化方式はUV-LEDランプ(水冷方式)を使用しているため、外部換気のためにダクトを設置する必要がありません。 また、消費電力の削減にも効果があります。

TJ-50 プリンタ 基本仕様

プリント方式 モノクロインクジェットプリンタ
定着方式 12,000lpm(50.8m分)/9,000lpm(38.1m分)/6,000lpm(25.4m分)
コントローラからの速度設定が可能
印刷システム インク UV硬化インク
インク硬化方式 UV-LEDランプ方式(水冷)
描画方式 インクジェットヘッド ピエゾドロップオンデマンド方式
解像度 600×600ドット(25.4mmあたり)
ドロップ制御 1bit(2値) 液滴サイズは6種類から設定可能
位置調整機能 有り(ソフト対応)
用紙仕様 対応用紙 連続紙(スプロケットホール付き)
天地 7インチ~20インチ(0.5刻み) スタッカ使用時は最大14インチ
通紙幅 7インチ~19.5インチ
通紙機構
  1. (1) オートペーパーパーキング機構付(バースター方式カッタ付)
  1. (2) 連続紙印字機能
    オートロード時:先頭に数ページの白紙あり
    中断時:第一ページ目から印字可
  1. (3) ボルト固定、脱着式スタッカ有り
印字領域 印字幅 17.0インチ(標準4ヘッド仕様の場合)
印字非保証範囲 用紙送り方向についてミシン目の両側それぞれ8.5mm(1/3インチ)幅の領域
スタッカ 折り畳み方式 スインガ+パドル方式
用紙積載量 335mm(55kg/連用紙で約3,000シート)
その他仕様 インク供給方式 ボトルキャップ交換によるカートリッジ方式
インク供給周期 約17.5万ページ(A4 1%印字率)
ヘッド清掃方式 専用ツールによるクリーニング
UV-LEDランプ冷却 チラーによる水冷方式
前後処理機用 I/F TYPE1 インターフェース

コントローラ 基本仕様

プラットホーム PC/AT互換機
OS Windows 10®
CPU XEON 2.4GHz以上
HDD 80GB以上
メモリ 1GB以上
その他の付属品 マウス、キーボード、カラーモニター、インターフェイスボード
搭載ソフトウェア Windows® 用プリンタドライバ
オプション 多機能帳票レイアウタ「GEPrint」
  • 各種バーコード(CODE39、JAN13、JAN8、NW-7、カスタマーバーコード、CODE128、収納代行用EAN128等)
  • 各種二次元シンボル(QRコード、セキュリティQRコード、PDF417、MaxiCode、Data Matrix、RSS)
  • 自動ナンバリング、チェックデジット付加、外部データ割付(固定長、CSV)、ホスト文字コード変換
  • ラベル面付け、画像切替、複数レイアウト切替印刷
  • 外字ファイルリンク機能 等々
帳票作成支援ツール
  • 外部データ定義体生成ソフトウェア 「GEPrint_FieldCreator」
  • レイアウト抽出ソフトウェア 「GEPrint_LayoutViewer」
  • ホスト外字ファイル変換ソフトウェア 「GEPrint_EudcConverter」
各種ホストフォント(IBM、KEIS、JEF、JIPSJ、JIPSE 各明朝体/ゴシック体)

プリンタ本体 設置諸元

寸法 幅(W)1,950mm奥行(D)795mm高さ(H) 1,230mm
重量 490kg
電源 単相 AC200~AC240V、50/60Hz
消費電力 約8.3KVA(動作時)0.9KVA(待機時)
温度条件 印刷時:15~30℃
湿度条件 印刷時:35~70%RH(結露なきこと)

付属チラー 諸元

型式 RKE1500B1-V-G2:オリオン機械製
寸法 約850(W)×400(D)×966(H) mm
重量 約120kg
電源電圧 三相4線 AC200V±10% 50/60Hz±3%
消費電力 4.2KVA(動作時)1.0KVA(待機時)
  • 印字速度は液適量に制限がかかることがあります。
  • 記載されている他社商品名は各社の登録商標または商標です。
  • Windows®は、米国及びその他の国における米国Microsoft Corporationの登録商標です。
  • 記載されている製品は改良のために予告なく仕様を変更する場合があります。
  • 2013年3月現在の仕様に基づいて作成されています。
