スマートガラス用スリットノズルコータToray Slit-Nozzle Coater For Smart Glass
東レ独自の大型基板への高精度塗布技術により、スマートウインドウ量産を実現
<特徴>
- • 大型基板への対応・ハンドリング技術
- - 最大3,000㎜(G10.5)基板まで対応・ハンドリング可能。
大型建材用ガラスにも対応可能 - - 大型サイズのスリットコーターでは世界No.1のシェア
- • 高精度塗布技術
- - 東レ独自技術による、高精度塗布で、審美性の高いスマートガラスに貢献
- - 高精度塗布による品質向上(耐久性、製品安定性)
- - ムラや膜厚制度の要求が厳しいLCD用途でNo.1の実績
- • Wet プロセスのトータル提案で、コストダウンに貢献
- - Wet Processの提案でDry Processに比べ、歩留まり向上、コストダウンを実現
- - 東レ独自技術により省材料化を実現
- - 洗浄~塗布~乾燥~Cure~の一貫ラインでのプロセス提案
<用途>
-調光ガラス | -スマートガラス | -エレクトロクロミック |
-機能性ガラス | -建材用ガラス |
<塗布サンプル事例>
※当社スリットコータで製作
※G2.5(370mm×470mmサイズ)
![]() |
![]() |

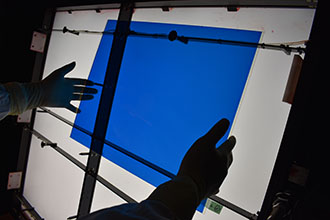

![]() ※東芝マテリアル株式会社開発の酸化タングステンの塗布基板 |

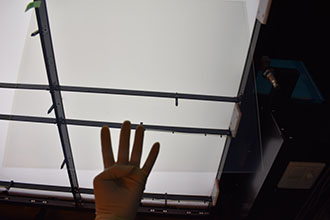

![]() ※国立研究開発法人 産業技術総合研究所開発のプルシアンブルーの塗布基板 |
<エレクトロクロミックスマートウインドウデバイス事例>

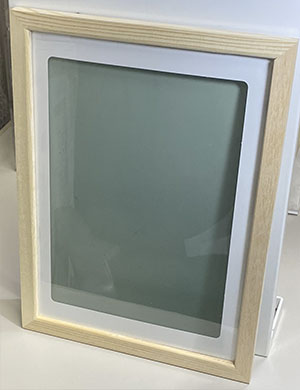

透明状態の写真 ※提供:国立研究開発法人 産業技術総合研究所 ![]() |
![]() |

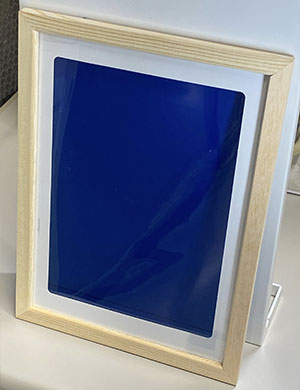

着色状態の写真 ※提供:国立研究開発法人 産業技術総合研究所 ![]() |
<当社掲載記事・取り組み一覧>
- 「Mass-producible slit coating for large-area electrochromic devices」掲載日:2021/09/06
オランダの学術雑誌:Solar Energy Materials and Solar Cellsへ調光ガラス量産へのスリットコーティング技術について掲載。
リンク:https://doi.org/10.1016/j.solmat.2021.111361 - 「量産化可能な塗布プロセスを用いた大面積調光デバイスを開発」掲載日:2020/01/28
リンク:https://www.aist.go.jp/aist_j/press_release/pr2020/pr20200128/pr20200128.html - 「林テレンプ、産業技術総合研究所と共同でモビリティ向け「調光デバイス」を開発
価格目標 従来品の3分の1 2021 年の製品化目指す」掲載日:2020/01/28
リンク:http://www.hayatele.co.jp/news/pdf/pressrelease_200128.pdf

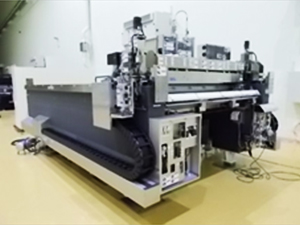

<スリット塗布装置_仕様>
対応基板サイズ | 300mm×400mm~2,940mm×3,370mm |
---|---|
塗布材料 | エレクトロクロミック材、電極材料anode/cathode材、ポリイミド材など |
塗布精度 | ±3%以内 |

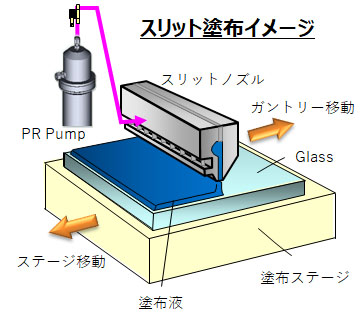

塗布方法 | 非回転式スリットノズルによる塗布 |

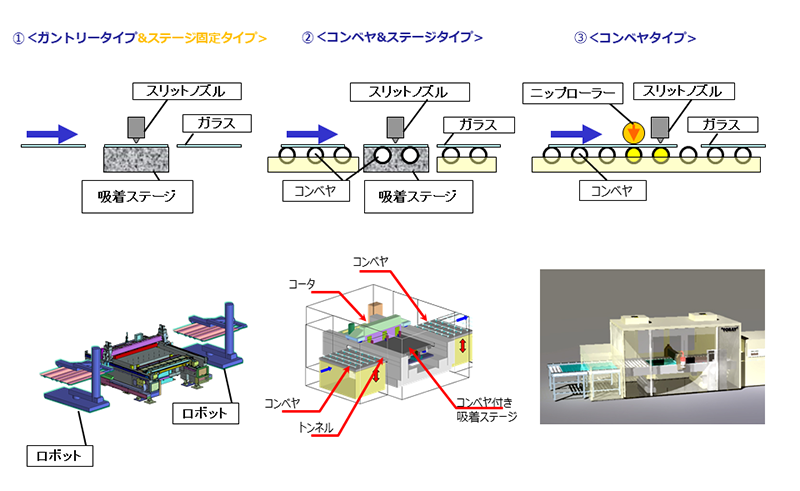

基板移載方法 | ロボット・コンベヤ |
その他提案可能周辺装置 | 真空乾燥機、ホットプレート、コールドプレート |
