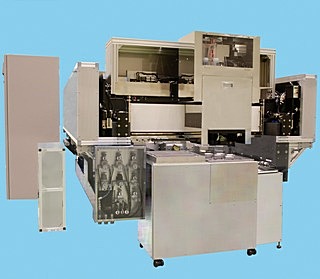

インクジェットコータInkjet coater

パターンなどを版なし(マスクレス)で描画

インクジェットコータ

Coating Museum

当社インクジェット装置は、①全面・エリア塗布などの機能膜塗布、②塗り分け塗布、③配線描画(パターニング塗布)、など様々な高精度パターニング塗布が実現できます。
①優れた膜厚均一性・高精度狭額縁の機能膜塗布、②高精度着弾・ムラフリーアルゴリズムによる塗り分け塗布、③異形塗布・微細配線・微小片などの配線描画、が特長であり、有機EL(OLED)の発光材料やPCL(TFE)材料、QDディスプレイ用材料、導電性高分子材料の塗布も可能です。

<インクジェットコータ_仕様>

ワークサイズ
フィルムなど可とう性の基板については別途ご相談ください
G1(300mm400mm) ~ G7.5(1,950mm × 2,250mm)
装置内環境 精密温調
低露点など特殊環境については別途ご相談ください
23℃±0.5℃
塗布液 溶剤系 液粘度 ~12cP (要相談)
サンプル液をご提供いただきマテコンおよび吐出試験が必要となります
オプション 基板アライメント機能 CCDカメラ2台を用いた基板アライメント
吐出不良検査システム 多数ノズルから不良を瞬時に判断する
飛翔観測装置 ヘッドの吐出状態をオンラインで監視
液滴着弾観察カメラ 着弾状態をオンラインで監視
メンテナンスシステム 拭き取り、保存キャップ
液により方式が異なるため、使用液をあらかじめ、ご連絡ください

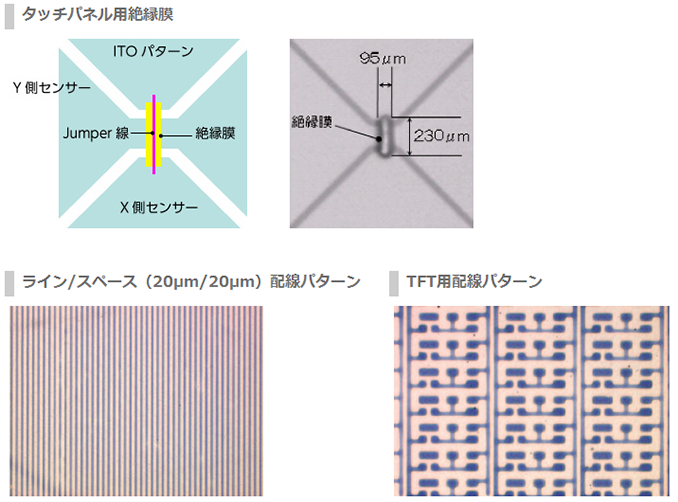

<IJ_パターン>

IJ_パターン
