光学フィルム用スリッターOptical Film Slitting Machine

クリーン対応・幅広対応など、さまざまな提案が可能

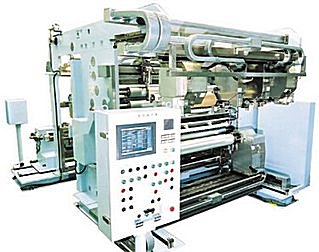

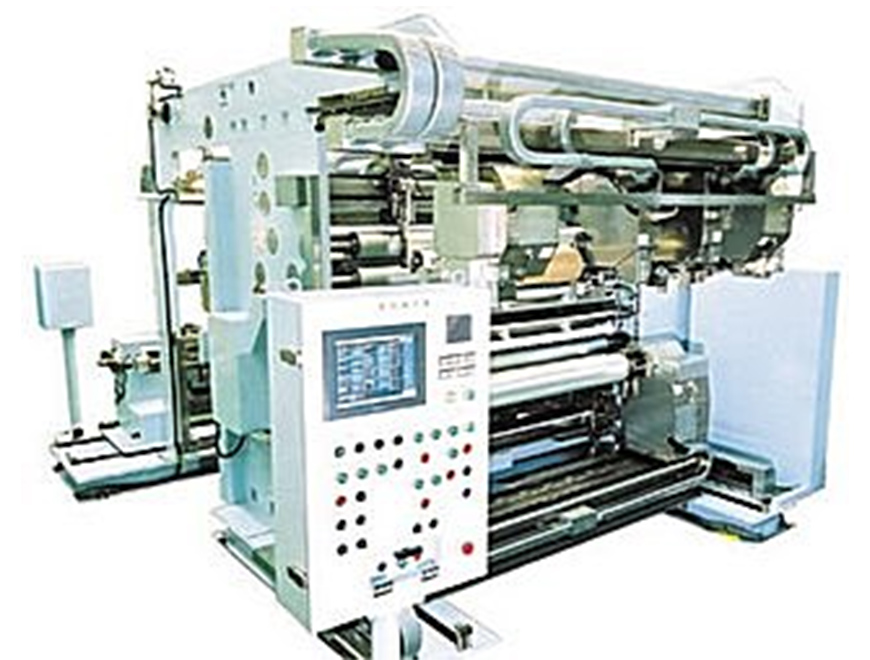

光学フィルム用スリッター

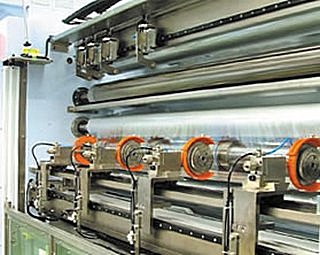

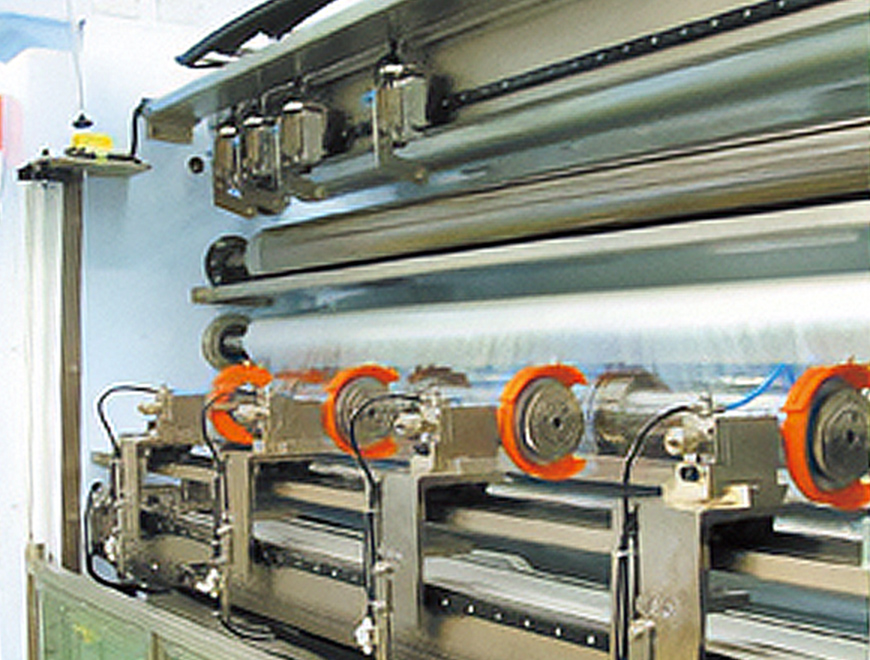

刃物自動位置決め

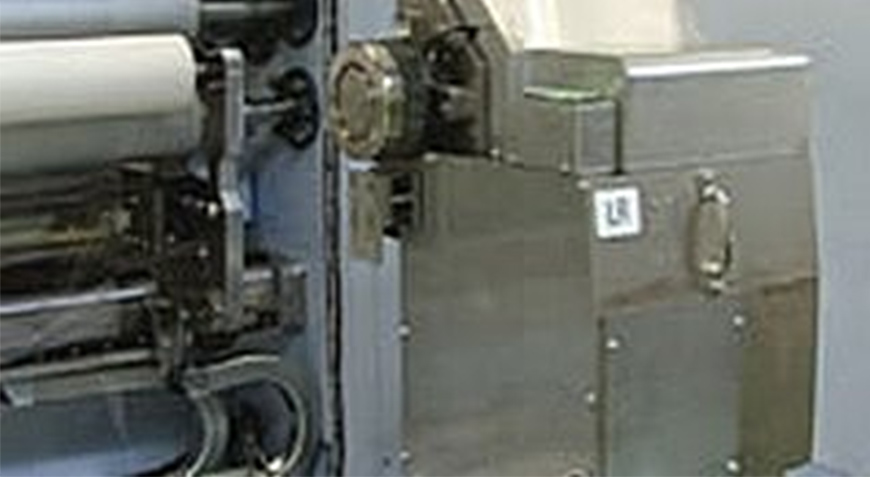

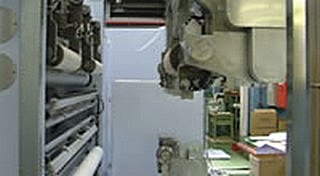

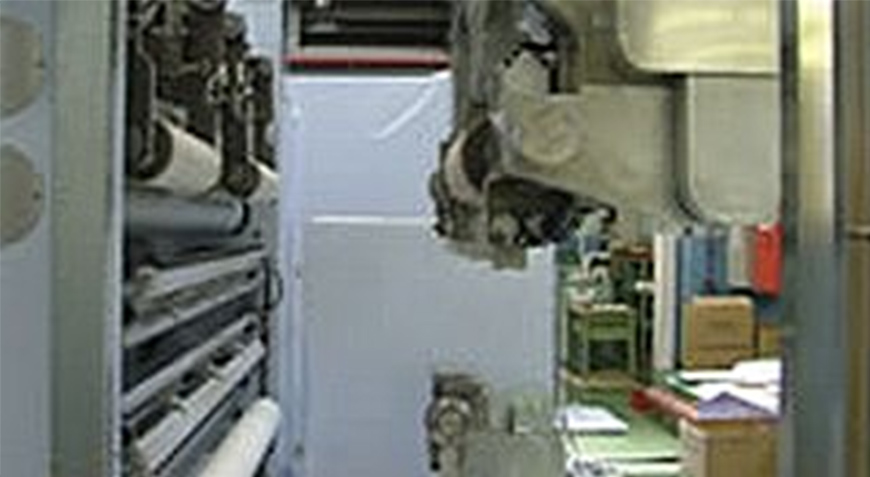

巻取アーム

エキスパンションチャック

■光学フィルム用スリッター

【仕様】

基材幅 Max.1,900mm
機械速度 Max.300m/min
巻取方法 上下2段水平移動式巻取アーム3台(3条対応)
切断方法 ギャングカット方式、シャーカット方式、個別シャーカット方式

【納入実績】
光学フィルム、粘着剤、テープ材、医薬製品、コンデンサー、リチウムイオン電池、セパレーター、DFR、CCLなど

【特徴】

  • クリーン対応の構造によりロールの清掃も容易
  • 新型エキスパンションチャックの採用で発塵問題を極少にし、高精度クリーン化を実現
  • シャーカッタ上下刃とも自動位置決め装置付き。多品種にフレキシブルな対応
  • 巻取アーム水平移動方式により巻取り製品の高品質化を実現

【切断方式】

レザーカット シャーカット スコアカット 特殊ギャングカット
レザーカット シャーカット スコアカット 特殊ギャングカット

【巻取方式】

ZAタイプ(前後2軸巻取り) ZBタイプ YDタイプ(上下2軸巻取り)
ZAタイプ(前後2軸巻取り) ZBタイプ YDタイプ(上下2軸巻取り)
YCタイプ(上下2軸巻取り) XCタイプ(前後個別巻取り)
YCタイプ(上下2軸巻取り) XCタイプ(前後個別巻取り)
