フィルム製造設備Film Production Line

東レグループで培った豊富な経験で、高精度、高品質なフィルム製造装置を提供します。

延伸フィルム製造システム

キャスト装置

縦延伸装置

横延伸機(トリミング)

巻取り装置

<特長>

  • 薄物、厚物など多種多様な製膜に対応
  • 押出工程から巻取工程までのトータルエンジニアリングが可能
  • 個別単体機器での対応も可能
  • クリーン及び特殊環境(防爆対応、不活性ガスパージ等)対応
  • 専属エンジニアの最適設計によりお客さまのニーズに合わせてカスタマイズ可能

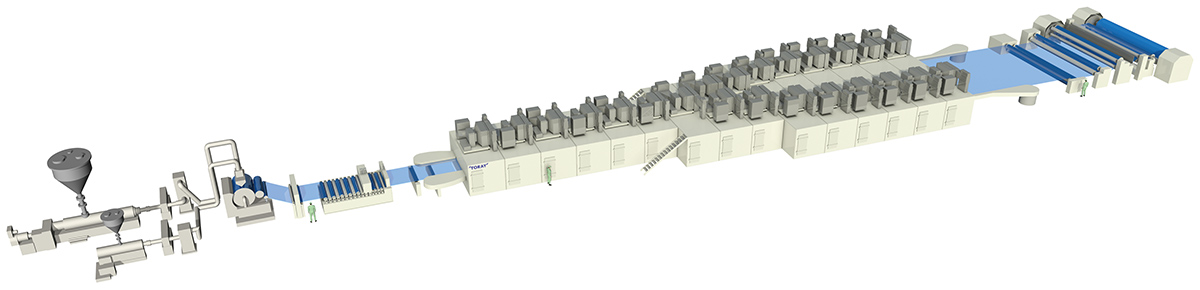

<延伸フィルム製造システム>

延伸フィルム製造システム

<フィルム製造設備>

フィルタ装置

仕様

  • リーフディスク型フィルタ
  • ディスク型フィルタ
  • チューブ型フィルタ
  • スクリーンチェンジャ
  • 等、用途に合わせてご提案致します。

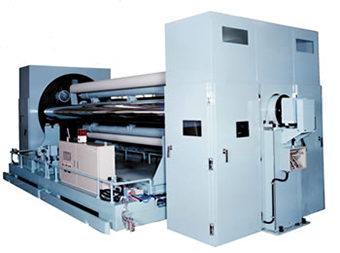

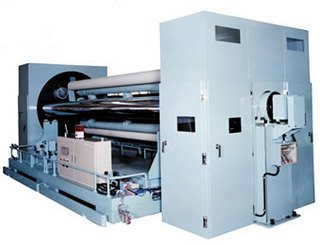

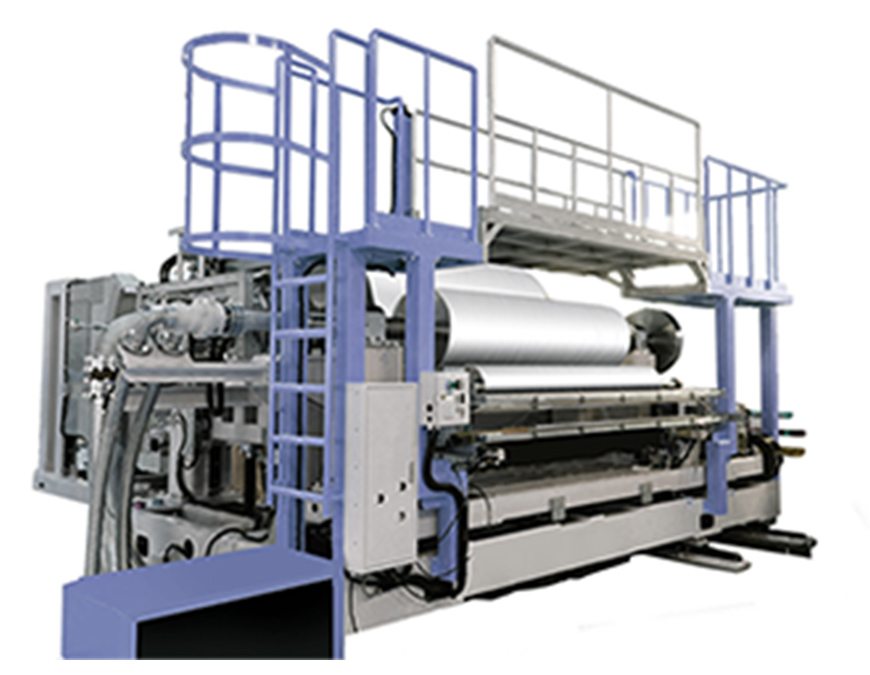

キャスト装置

キャスト装置

概要

極限まで回転ムラを抑え、安定したキャスティングを実現。安定した温度管理、貼付き性向上に必要なノウハウが満載!

仕様
形式 ドラム式(1ドラム、3ドラム)
製品幅 Max.2,300mm
機械速度 Max.100m/min
ドラム幅 3,000mm

付帯設備

  • ドラム昇降
  • MD方向移動機構
  • フィルム引出ロール
  • エアチャンバー
  • ピニング装置(ワイヤー電極、エアナイフ)
  • ピンチロール
  • フィルムキャリア装置

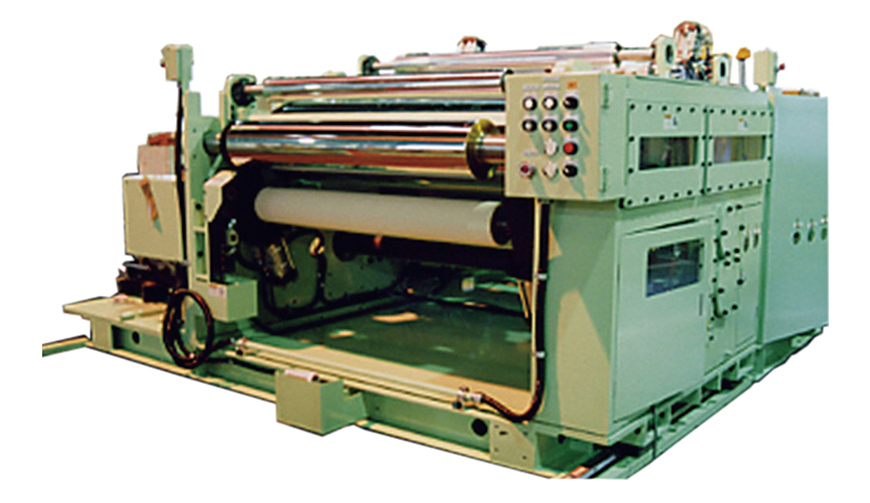

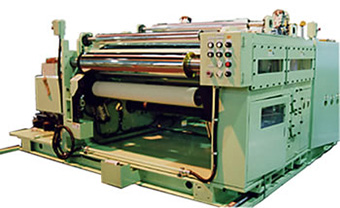

縦延伸機

縦延伸装置

  • 予熱、延伸、冷却までフィルム材質に最適な、
  • ロールレイアウト
  • ロール表面処理
  • 温度管理システム
  • 設備特性
  • そして、快適なメンテナンス性を実現します
仕様
製品幅 Max.2,800mm
出口機械速度 Max.450m/min
延伸倍率 Max.5倍(多段延伸可能)
個別ロール駆動
ロール加熱方式 電熱(誘導加熱)、温水、蒸気、オイル
  • フィルムキャリア装置
  • ロールクリーニング装置

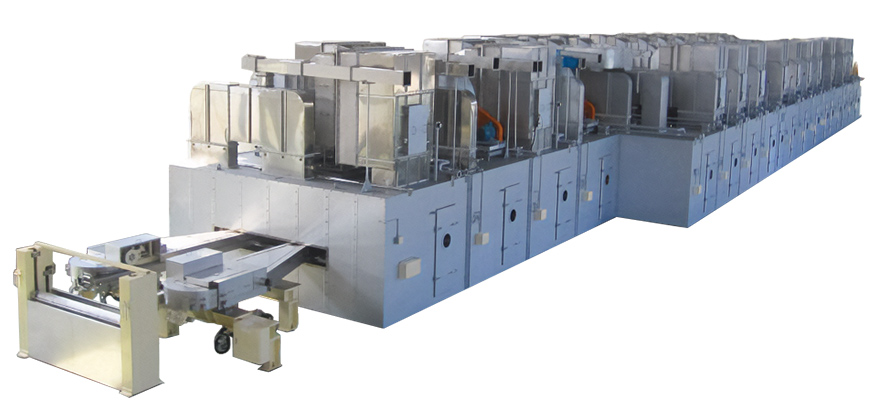

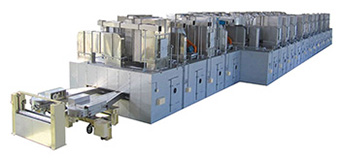

横延伸機

横延伸機(トリミング)

  • 製品に合わせた最適設計
  • 延伸倍率の自動変更対応可能
  • 均一な温度分布を可能にしたノズル設計
  • クリーンおよび防爆
  • 不活性ガス環境に対応した加熱炉
  • 最適なクリップ設計
仕様
製品幅 3,000~8,700mm
延伸倍率 MAX 10倍
オーブン長 MAX 10倍 5,700mm
オーブン幅 5,000~14,000mm
オーブン内温度 MAX 400℃
レール長さ MAX 67,300mm(ターンホイル間)
ノズル長 MAX 9,900mm
オーブン加熱方式 オイル、電気、蒸気、ガス

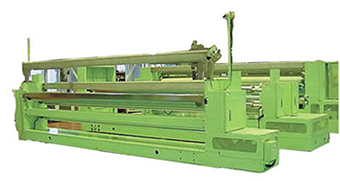

引取り装置

引取り装置

各種オプション対応可能

仕様
製品幅 Max.8,700mm
機械速度 Max.450m/min

付帯設備

  • シワ伸ばし装置(フィルムガイダ、溝付ロール)
  • エンボスロール装置
  • エッジトリミング
  • エッジフィルムハンドリング装置
  • 静電除去装置
  • 表面処理装置
  • フィルムキャリア装置

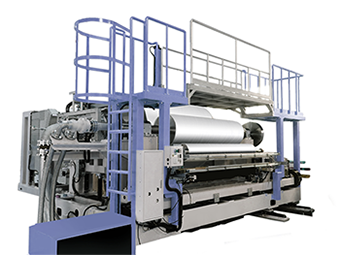

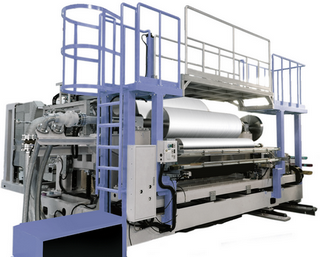

巻取装置

自動連続運転を可能にし高精度、高品質な巻取りを実現

仕様
製品幅 Max.4,900mm
機械速度 Max.250m/min
タッチ巻、ギャップ(ニア)巻に対応

付帯設備

  • 厚物用トラバースカッター
  • 薄物用トラバースカッター

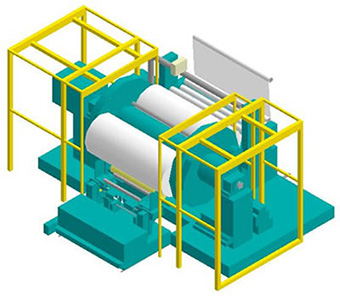

EVAフィルム巻取装置

EVAフィルム巻取装置 01 EVAフィルム巻取装置 02

梱包装置との自動取合が可能

特徴

  • 製品仕様・コストに合わせた設備構造・構成を提案
  • 自動ターレット・テープレス巻き替え対応
  • 低張力での巻取対応(15N以下)
  • 自動トレーサビリティ管理システム(ライン情報、欠点情報を自動ラベル貼付可能)
  • 高い拡張性(下流取合自動化:AGV~自動梱包~倉庫工程間搬送省人化)
